1 系統概述

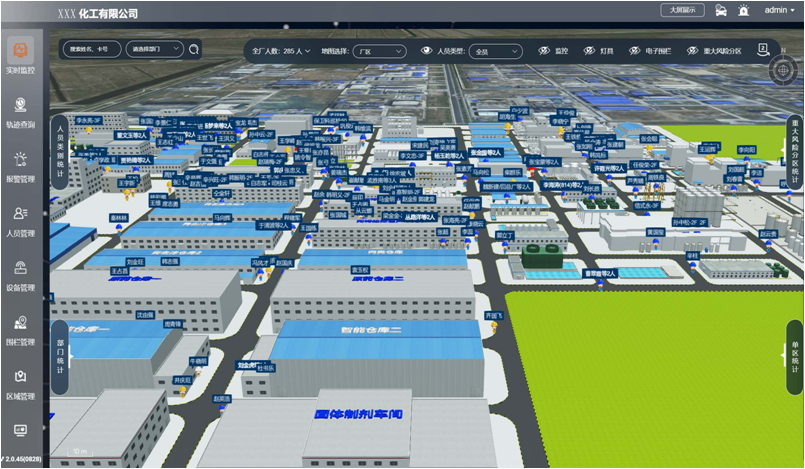

新瑞科技長期致力于電力信息化軟件產品研發、系統集成、以及智慧電廠解決方案。其中，人員位置定位系統智慧電廠解決方案中是專門針對電廠特殊場景中人員位置定位和安全管理的軟硬件一體化系統。系統功能包括對人員和車輛的室內外位置定位、軌跡跟蹤、通過3D建模展示現場全景地圖，并在圖中顯示人員位置、軌跡查詢，實現對地圖分層展示各區域平面圖，實現各區域人員位置分布和人員統計。
人員定位方案融合了北斗、GPS、藍牙、UWB、LORA等多種定位技術，實現定位精度從厘米級到米級，滿足不同用戶對位置精度的需求。系統支持與企業現有監控、門禁、通道閘、承包商、訪客等系統集成。實現對訪客、承包商、員工實現分類安全管理?；诂F(xiàn)場模擬地圖和人員定位，對現有視頻監控實現圖上監控并和人員報警進行聯動控制。

2 水電廠安全分析

一般的水電廠生產設備分布在廠房和大壩區域，廠區結構布局復雜，工作人員在日常檢修和巡檢時分布分散，尤其在設備大小修期間，各類承包商人員、外來人員數量多且變化較大，管理者無法有效的對現場所有人員進行監控和行為管控，導致生產管理中存在很大的安全管控風險。
通過對常見事故案例分析，大多存在人為因素。因此，管控住人的“不安全行為”是一切安全管理工作的基礎。因此，管控住人的“不安全行為”是一切安全管理工作的基礎。人員管控風險如下：
(一)、無法隨時和準確地掌握入廠區內人員的行動軌跡。水電廠廠區結構復雜、人員分布分散，管理人員無法準確的獲取廠區內人員的在崗與工作狀態、位置信息，無法實時監管；
(二)、雖然現場監控點數量大，但監控仍存在死角，值班人員無法確保在第一時間能夠發現事故和報警。無法針對一些重點區域、重點時段、重點事件進行定向的精準管理、無法高效、快速響應事件。事故發生時，員工的位置無法確認，錯失最佳救援時間，導致事故傷亡嚴重。
(三)、部分巡檢不到位，容易發生疏漏。無法隨時隨地的監管巡檢工作（巡檢點、巡檢區域、巡檢路線、巡檢時長、巡檢記錄等），無法回溯歷史的工作、報警以及事故，無法無遺漏地監管所有人員。
(四)、對于危險區域缺乏有效防范措施，如出入危險區域報警提示，高壓危險場所保持安全距離，危險場景不能長時間逗留等。

3定位技術選擇

1)、重點定位區域
水電廠設備集中在大壩和廠房，現場人員分布一般是圍繞設備進行日常檢修和維護。重點監控區域包括大壩，發電機層，水輪機層，主變場，開關站、壩腔廊道、其它主要設備區域等；
2)、人員定位精度
通過對GPS、UWB、RFID、藍牙等幾種定位方式對比，3～5米的定位精度完全可以滿足電廠對人員位置管理需求；LORA無線通訊方式覆蓋范圍大，功耗低，滿足布線施工少，定位終端長時間待機需求；
3)、定位技術選型
根據水電廠定位區域及精度要求，推薦采用藍牙＋Lora定位方式，滿足室內外定位?，F(xiàn)場部署無線藍牙信標，無線布線內置電池，持續工作8年以上；人員佩戴定位卡通過Lora無線信號發送到Lora基站再通過有線網絡傳到服務器，服務器實時計算出當前位置顯示在地圖上。地圖上展示人員信息、位置、軌跡、人員類別、危險區域等信息。

4 系統網絡拓?fù)鋱D

5 電廠場景分析
定位范圍：廠區大壩、發電機層、水輪機層、廊道、主變場、其它設備區域等
定位人員數量：100人
定位車輛數量：XX輛

水電廠現場主要是大壩及壩腔內廠房區域，廠區結構復雜且人員較為分散。推薦采用藍牙＋LORA融合定位技術進行定位。以廠區3D全景建模圖為定位載體，通過定位引擎算法展示人員實時位置。結合視頻監控實現可視化圖上監控，人員位置報警可與監控聯動，整合工作票、承包商等數據通過一張圖可以實現人員位置，監控、項目信息等可視化監控，提高企業安全管理水平。
